Izračunavanje maksimalnog ubrzanja linearnog aktuatora električnog cilindra ključno je za optimizaciju njegovih performansi i osiguravanje da ispunjava zahtjeve različitih aplikacija. Kao vodeći dobavljač linearnih pokretača električnih cilindara, razumijemo značaj preciznih proračuna ubrzanja. U ovom blogu ćemo istražiti ključne faktore uključene u određivanje maksimalnog ubrzanja linearnog aktuatora električnog cilindra i pružiti vodič korak po korak koji će vam pomoći da napravite ove proračune.
Razumijevanje osnova električnih cilindarskih linearnih aktuatora
Prije nego što uđemo u proračune ubrzanja, prvo shvatimo što je linearni aktuator s električnim cilindrom. Linearni aktuator električnog cilindra je uređaj koji pretvara električnu energiju u linearno kretanje. Sastoji se od motora, vijčanog ili remenskog mehanizma i kućišta. Motor pokreće vijak ili remen, koji zauzvrat linearno pomiče šipku aktuatora. Ovi aktuatori se široko koriste u industrijskoj automatizaciji, robotici, medicinskoj opremi i mnogim drugim aplikacijama zbog svoje visoke preciznosti, pouzdanosti i lakoće upravljanja.
Faktori koji utječu na maksimalno ubrzanje
Nekoliko faktora utiče na maksimalno ubrzanje linearnog aktuatora električnog cilindra. Razumijevanje ovih faktora je bitno za tačne proračune.
1. Obrtni moment motora
Motor je izvor energije linearnog aktuatora električnog cilindra. Izlazni obrtni moment motora određuje silu koja se može primijeniti za ubrzanje opterećenja. Motor sa većim obrtnim momentom može pružiti veću snagu, omogućavajući veće ubrzanje. Prilikom odabira motora važno je uzeti u obzir njegove karakteristike okretnog momenta i brzine. Maksimalni obrtni moment motora je obično dostupan pri malim brzinama, a smanjuje se kako se brzina povećava.
2. Masa opterećenja
Masa tereta koju aktuator treba da pomjeri je kritičan faktor. Prema drugom Newtonovom zakonu kretanja (F = ma), gdje je F sila, m masa, a a ubrzanje, težem teretu je potrebna veća sila da bi se postiglo isto ubrzanje kao i lakše opterećenje. Stoga masa tereta direktno utječe na maksimalno moguće ubrzanje.
3. Trenje i otpor
Trenje i otpor unutar aktuatora i sistema mogu smanjiti efektivnu silu dostupnu za ubrzanje. Ovo uključuje trenje u ležajevima, zaptivkama i mehanizmu zavrtnja ili remena. Dodatno, vanjski faktori poput otpora zraka ili kontakta s drugim komponentama također mogu doprinijeti ukupnom otporu. Minimiziranje trenja kroz pravilan dizajn i podmazivanje može poboljšati performanse ubrzanja.
4. Mehanička efikasnost
Mehanička efikasnost aktuatora se odnosi na omjer izlazne snage i ulazne snage. Veća mehanička efikasnost znači da se veći dio električne energije pretvara u korisno linearno kretanje, što rezultira većom snagom dostupnom za ubrzanje. Faktori kao što su dizajn zavrtnja ili mehanizma remena, kvalitet komponenti i poravnanje aktuatora mogu uticati na njegovu mehaničku efikasnost.
Vodič korak po korak za izračunavanje maksimalnog ubrzanja
Sada kada razumijemo ključne faktore, idemo kroz korake za izračunavanje maksimalnog ubrzanja linearnog aktuatora električnog cilindra.
Korak 1: Odredite obrtni moment motora
Prvo morate dobiti krivulju moment-brzina motora koji se koristi u aktuatoru. Ova kriva pokazuje odnos između momenta motora i brzine rotacije. Odredite maksimalni moment (T_max) koji motor može pružiti u radnim uvjetima. Obavezno uzmite u obzir sve faktore smanjenja snage zbog temperature, radnog ciklusa ili drugih uslova okoline.
Korak 2: Izračunajte silu koju stvara motor
Sila (F) koju motor stvara na šipki aktuatora može se izračunati pomoću sljedeće formule:
[F=\frac{2\pi T}{p}]
gdje je T obrtni moment motora, a p je korak zavrtnja ili mehanizma remena. Korak je udaljenost na kojoj se šipka aktuatora pomiče po okretu vijka ili remena.
Korak 3: Odredite ukupnu masu opterećenja
Izmjerite ili izračunajte ukupnu masu (m) tereta koji aktuator treba da pomakne. Ovo uključuje masu objekta koji se pomiče, kao i sve dodatne komponente pričvršćene na šipku aktuatora, kao što su učvršćenja ili senzori.
Korak 4: Uzmite u obzir trenje i otpor
Procijenite silu trenja (F_friction) i druge sile otpora (F_resistance) koje djeluju na aktuator. To se može učiniti eksperimentalnim testiranjem ili pozivanjem na podatke proizvođača. Ukupna otporna sila (F_total_resistance) je zbir F_trenja i F_otpora.
Korak 5: Izračunajte neto silu
Neto sila (F_net) dostupna za ubrzanje je razlika između sile koju generiše motor (F) i ukupne sile otpora (F_total_resistance):
[F_{net}=F - F_{total_resistance}]
Korak 6: Izračunajte maksimalno ubrzanje
Konačno, koristite Newtonov drugi zakon (a = F_net / m) da izračunate maksimalno ubrzanje (a) aktuatora:
[a=\frac{F_{net}}{m}]
Primjeri korištenja kalkulacija u različitim aplikacijama
Razmotrimo nekoliko primjera kako bismo ilustrirali kako se ovi proračuni primjenjuju u scenarijima iz stvarnog svijeta.
Primjer 1: Mikrolinearni aktuator
Pretpostavimo da koristite aMikro linearni aktuatorza precizno pozicioniranje u laboratorijskoj opremi. Motor ima maksimalni obrtni moment od 0,1 Nm, a nagib zavrtnja je 2 mm. Ukupna masa opterećenja je 0,5 kg, a procijenjene sile trenja i otpora su 0,2 N.
Prvo izračunajte silu koju stvara motor:
[F=\frac{2\pi\times0.1}{0.002}\approx314.16N]
Ukupna otporna sila je 0,2 N. Dakle, neto sila je:
[F_{net}=314,16 - 0,2 = 313,96N]
Maksimalno ubrzanje je:
[a=\frac{313,96}{0,5}=627,92m/s^2]
Primjer 2: Okretanje cilindra električnog aktuatora

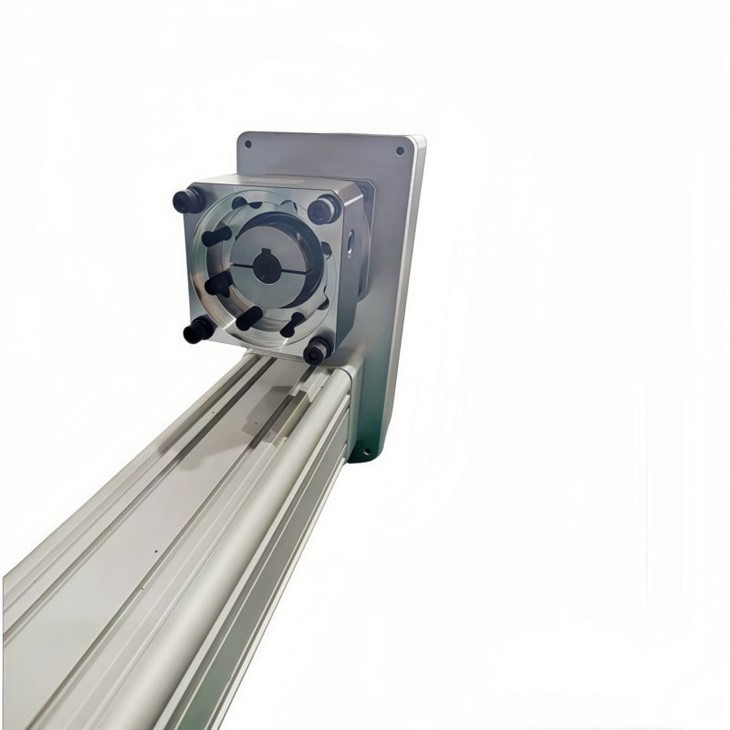

Za aCilindar za okretanje električnog aktuatorakoji se koristi u maloj robotskoj ruci, obrtni moment motora je 0,2 Nm, nagib mehanizma remena je 5 mm, masa opterećenja je 1 kg, a ukupna otporna sila je 0,5 N.
Izračunaj silu:
[F=\frac{2\pi\times0.2}{0.005}\approx251.33N]
Neto sila:
[F_{net}=251,33 - 0,5 = 250,83N]
Maksimalno ubrzanje:
[a=\frac{250.83}{1}=250.83m/s^2]
Primjer 3: Mini električni cilindar
U slučaju aMini električni cilindarkoristi se za primenu u medicinskim uređajima, sa obrtnim momentom motora od 0,05 Nm, nagibom zavrtnja od 1 mm, masom opterećenja od 0,2 kg i otpornom silom od 0,1 N.
Izračunaj silu:
[F=\frac{2\pi\times0.05}{0.001}\approx314.16N]
Neto sila:
[F_{net}=314,16 - 0,1 = 314,06N]
Maksimalno ubrzanje:
[a=\frac{314.06}{0.2}=1570.3m/s^2]
Važnost tačnih proračuna ubrzanja
Precizan proračun maksimalnog ubrzanja linearnog aktuatora električnog cilindra je od vitalnog značaja iz nekoliko razloga. Prvo, pomaže u odabiru pravog aktuatora za određenu primjenu. Poznavajući potrebno ubrzanje, možete odabrati aktuator s motorom koji može pružiti dovoljan okretni moment. Drugo, osigurava sigurnost i pouzdanost sistema. Prekomjerno ubrzanje aktuatora iznad njegovih mogućnosti može dovesti do prijevremenog habanja, pregrijavanja, pa čak i kvara. Konačno, optimizira performanse sistema, smanjujući vrijeme ciklusa i poboljšavajući produktivnost.
Kontaktirajte nas za potrebe linearnog aktuatora električnog cilindra
Ako ste na tržištu visokokvalitetnih linearnih aktuatora s električnim cilindrom i trebate pomoć pri izračunavanju maksimalnog ubrzanja za vašu primjenu, mi smo tu da vam pomognemo. Naš tim stručnjaka može vam pružiti detaljnu tehničku podršku i smjernice. Nudimo širok spektar aktuatora, uključujućiMikro linearni aktuator,Cilindar za okretanje električnog aktuatora, iMini električni cilindar, kako bi zadovoljili vaše specifične zahtjeve. Kontaktirajte nas danas da razgovaramo o vašem projektu i započnemo proces nabavke.
